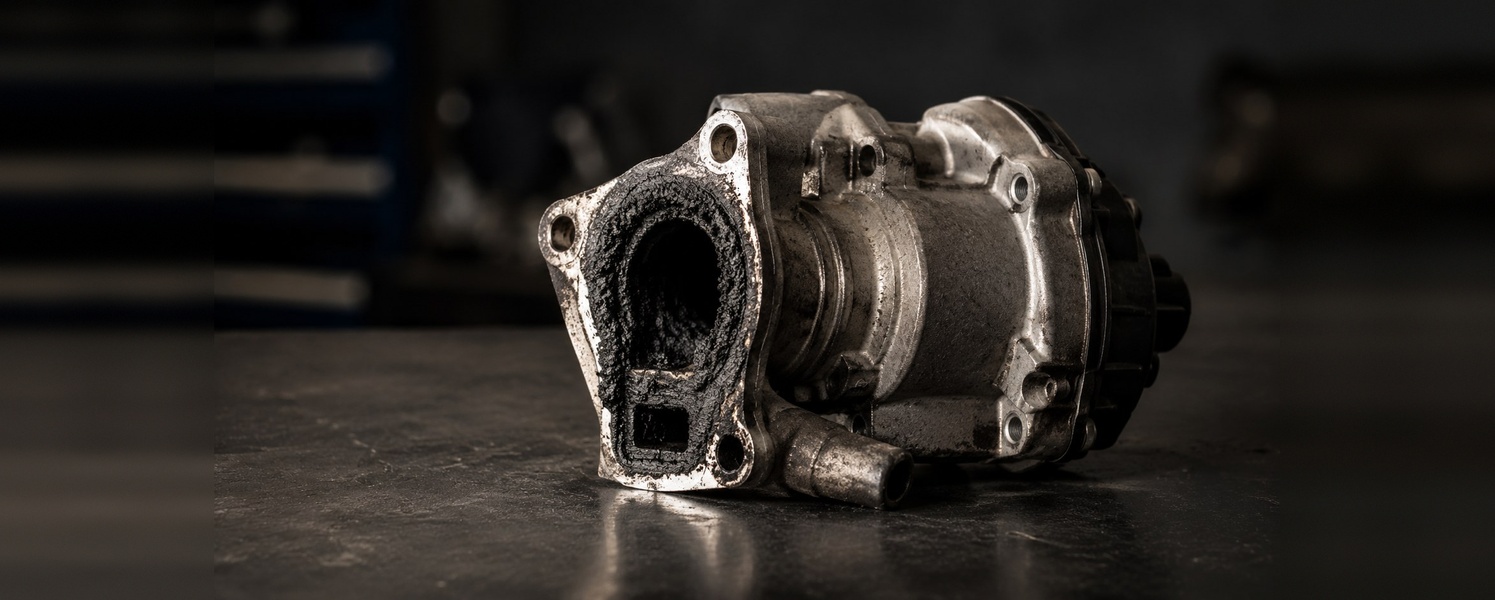

EGR ventil: Čo to je, ako funguje a príznaky poruchy

Autor článku: Daniel Jalč, vedúci servisu Volkswagen na prevádzke Osloboditeľov 70, Košice-Barca. Vo firme Auto Gábriel pracuje od roku 2005 a venuje sa riadeniu procesov opráv vozidiel Volkswagen.

EGR ventil znižuje emisie tým, že vracia časť výfukových plynov späť do motora. Keď sa pokazí alebo zanesie, prejaví sa to stratou výkonu, kolísaním otáčok či rozsvietenou kontrolkou motora. Ako funguje, kde sa nachádza a čo robiť pri poruche?



Čo je EGR ventil a aká je jeho funkcia

EGR je skratka z anglického Exhaust Gas Recirculation, teda recirkulácia výfukových plynov. EGR ventil sa nachádza medzi výfukovým a sacím potrubím a riadi množstvo spalín, ktoré sa vracajú späť do motora. Keďže tieto plyny už neobsahujú dostatok kyslíka na ďalšie spaľovanie, znižujú koncentráciu kyslíka vo valcoch a tým aj teplotu spaľovania.

Otváranie a zatváranie EGR ventilu neovláda vodič, ale riadiaca jednotka motora. Tá na základe otáčok motora, jeho zaťaženia a údajov zo snímačov priebežne vyhodnocuje, aké množstvo spalín má smerovať späť do sania. Staršie vozidlá používali podtlakové EGR ventily s membránou, moderné motory sú vybavené najmä elektricky ovládanými ventilmi so snímačom polohy, ktoré umožňujú presnejšie riadenie recirkulácie spalín.

V naftovom motore: Menej oxidov dusíka
Vo vznetových motoroch prebieha spaľovanie pri veľmi vysokých teplotách, čo podporuje vznik oxidov dusíka (NOx). Práve preto je EGR ventil jednou z kľúčových emisných súčiastok naftového motora. Privádzaním časti spalín späť do sania znižuje teplotu spaľovania a tým aj množstvo vytvorených oxidov dusíka.
Podľa nariadenia (ES) č. 715/2007 smie osobné vozidlo s emisnou normou Euro 5 vypustiť najviac 180 mg NOx na kilometer, pri norme Euro 6 je limit už len 80 mg.

V benzínovom motore: Nižšia spotreba a menšie riziko klepania
Zážihové motory produkujú menej oxidov dusíka ako naftové, preto sa EGR ventil využíva najmä na zníženie spotreby paliva a optimalizáciu spaľovania. Recirkulované spaliny znižujú škrtiace straty pri čiastočnom zaťažení motora a zároveň pomáhajú obmedzovať sklon ku klepaniu. Aj v benzínových motoroch sa EGR ventil postupne zanáša usadeninami, spravidla však pomalšie než v naftových.

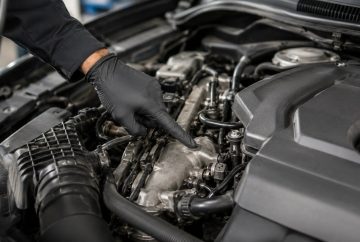

Kde sa nachádza EGR ventil

EGR ventil býva umiestnený medzi výfukovým a sacím traktom, najčastejšie v blízkosti hlavy valcov. Jeho poloha sa líši podľa typu motora. Zatiaľ čo pri niektorých modeloch je prístupný zhora, pri iných si jeho demontáž vyžaduje odstránenie sacieho potrubia alebo ďalších komponentov. Náročnosť prístupu preto patrí medzi hlavné faktory ovplyvňujúce cenu opravy.

Vysokotlaková a nízkotlaková vetva
Moderné vznetové motory využívajú recirkuláciu spalín dvoma spôsobmi.

Vysokotlaková vetva odoberá spaliny ešte pred turbodúchadlom, vďaka čomu reaguje rýchlo na zmeny prevádzkových podmienok motora. Nevýhodou je vyšší obsah sadzí v recirkulovaných plynoch.

Nízkotlaková vetva odoberá spaliny až za filtrom pevných častíc (DPF), takže obsahujú podstatne menej nečistôt. Tento systém menej zaťažuje sací trakt usadeninami a pomáha znižovať emisie najmä pri vyššom zaťažení motora.

Chladič EGR: Diel, ktorý zlyháva spolu s ventilom
Pred návratom do sania prechádzajú spaliny cez chladič EGR, ktorý je napojený na chladiacu sústavu motora. Jeho úlohou je ochladiť recirkulované plyny a ešte viac znížiť teplotu spaľovania vo valcoch. Rovnako ako samotný ventil sa však aj chladič postupne zanáša zmesou sadzí a olejových usadenín. V mnohých motoroch tvorí s ventilom jeden konštrukčný celok. Pri poškodení alebo netesnosti môže dochádzať k úniku chladiacej kvapaliny do spaľovacieho priestoru, čo sa prejaví úbytkom kvapaliny, bielym dymom z výfuku alebo nepravidelným chodom motora.



Príznaky poruchy EGR ventilu

Zanesený alebo nefunkčný EGR ventil sa len zriedka prejaví jedným konkrétnym príznakom. Oveľa častejšie sa objaví niekoľko problémov naraz. To, ako sa porucha prejaví, závisí najmä od toho, či ventil zostal zaseknutý v otvorenej, alebo v zatvorenej polohe.

Kolísavé otáčky a čierny dym: Ventil zostal otvorený
Ak EGR ventil zostane otvorený, do valcov prúdi príliš veľa spalín aj v situáciách, keď motor potrebuje čistý vzduch. Výsledkom môže byť ťažšie štartovanie, nepravidelný voľnobeh a kolísanie otáčok. Pri rozjazde alebo zrýchľovaní sa často objaví strata výkonu a z výfuku môže vychádzať čierny dym, ktorý signalizuje nedokonalé spaľovanie.

Klepanie a slabý výkon: Ventil zostal zatvorený
Keď je EGR ventil zaseknutý v zatvorenej polohe, motor beží len na čerstvom vzduchu. Na prvý pohľad nemusí byť porucha zrejmá, pri vyššom zaťažení sa však môže objaviť klepanie motora, pokles výkonu pri zrýchľovaní a zvýšená tvorba oxidov dusíka (NOx).

Čo znamenajú kontrolky a núdzový režim
Porucha EGR ventilu často rozsvieti kontrolku motora (Check Engine). Riadiaca jednotka pritom uloží chybový kód súvisiaci s emisným systémom a v niektorých prípadoch prepne vozidlo do núdzového režimu, ktorý obmedzí výkon motora, aby ochránil jeho komponenty.
Pri naftových motoroch môže problém signalizovať aj blikajúca kontrolka žeravenia, ktorá často upozorňuje na poruchu niektorej z emisných alebo riadiacich súčastí motora.

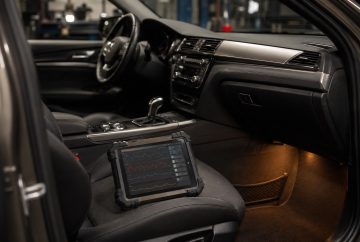

Chybové kódy, ktoré vypíše diagnostika

Chyby súvisiace s recirkuláciou výfukových plynov sa v pamäti riadiacej jednotky najčastejšie zobrazujú pod kódmi zo skupiny P04xx. Ide o štandardizované kódy OBD-II, teda druhej generácie palubnej diagnostiky (On-Board Diagnostics), ktorá sa používa v moderných vozidlách. Vďaka tejto štandardizácii má napríklad kód P0401 rovnaký význam vo vozidlách Volkswagen, Audi aj Škoda.
Dôležité je vedieť, že chybový kód zvyčajne neukazuje priamo na konkrétnu pokazenú súčiastku. Označuje len okruh alebo systém, v ktorom riadiaca jednotka zaznamenala odchýlku. Skutočnou príčinou preto môže byť zanesený ventil, poškodený snímač, netesnosť v systéme, porucha kabeláže alebo problém s ovládaním ventilu.







Kód	Čo hlási riadiaca jednotka
P0400	porucha prietoku v systéme recirkulácie výfukových plynov
P0401	nedostatočný prietok cez EGR, ventil sa neotvára dostatočne alebo je systém zanesený
P0402	nadmerný prietok cez EGR, ventil zostáva otvorený alebo netesní
P0403	porucha ovládacieho okruhu ventilu (elektrický alebo riadiaci problém)
P0404	poloha alebo činnosť ventilu je mimo očakávaného rozsahu
P0409	porucha snímača EGR, najčastejšie snímača polohy ventilu

Rovnaký chybový kód môže signalizovať poškodenú kabeláž, chybný snímač aj obyčajný zanesený ventil. Skutočnú príčinu poruchy odhalí až meranie prevádzkových hodnôt za chodu motora. Na to bežná čítačka chýb nestačí, pretože ukáže len uložený kód, nie dôvod jeho vzniku. To je už práca pre diagnostiku v autorizovanom servise VW, Audi a Škoda v Košiciach.



Prečo sa zanáša EGR ventil

Najčastejšou príčinou poruchy EGR ventilu sú usadeniny sadzí a oleja. Pri recirkulácii výfukových plynov sa na ventile postupne vytvára vrstva nečistôt, ktorá môže obmedziť jeho pohyb alebo ho úplne zablokovať.
Najrýchlejšie sa ventil zanáša pri krátkych mestských jazdách, keď motor dlhší čas pracuje pri nižších teplotách. Riziko zvyšuje aj zanedbaná údržba, nevhodný motorový olej alebo netesnosti turbodúchadla. Pravidelná výmena motorového oleja v predpísanom intervale a špecifikácii dokáže výrazne predĺžiť životnosť EGR ventilu aj ďalších emisných komponentov.



EGR a filter pevných častíc: Prečo jedna porucha ťahá druhú

Keď EGR ventil nefunguje správne a do valcov sa dostáva príliš veľa spalín, spaľovanie je menej efektívne a vzniká viac sadzí. Tie následne zachytáva filter pevných častíc (DPF), ktorý sa plní rýchlejšie než za normálnych okolností. Výsledkom sú častejšie regenerácie, počas ktorých riadiaca jednotka zvýši teplotu výfukových plynov, aby nahromadené sadze spálila.
Problém nastáva vtedy, keď sa regenerácia opakovane nedokončí, napríklad pri krátkych mestských jazdách. Časť nespáleného paliva môže stekať po stenách valcov do motorového oleja a postupne ho riediť. Takto znehodnotený olej stráca mazacie vlastnosti, čo zvyšuje opotrebenie motora a najmä ložísk turbodúchadla. Preto sa v praxi často stáva, že zanedbaná porucha EGR ventilu časom vedie aj k problémom s filtrom pevných častíc alebo turbodúchadlom. To je aj dôvod, prečo sa oplatí riešiť prvé príznaky poruchy čo najskôr.

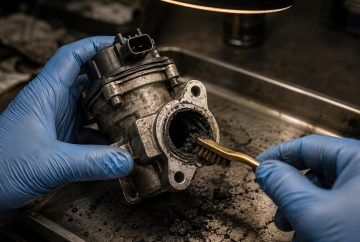

Čistenie alebo výmena EGR ventilu: Čo sa kedy oplatí

S touto otázkou sa stretávame najčastejšie, univerzálna odpoveď však neexistuje. O tom, či sa EGR ventil oplatí vyčistiť, alebo vymeniť, rozhoduje jeho technický stav, množstvo usadenín a náročnosť demontáže. Ak je ventil zanesený len sadzami a jeho mechanika aj elektronika fungujú správne, často postačí dôkladné vyčistenie po demontáži. Ak je však zaseknutý, poškodený alebo vykazuje chybu snímača polohy či ovládacieho mechanizmu, spoľahlivejším riešením býva výmena za nový diel.

Riešenie	Kedy dáva zmysel	Čo od toho čakať
Čistenie po demontáži	ventil je zanesený, mechanika a snímače sú v poriadku	obnovenie správnej funkcie ventilu
Výmena za nový diel	zadretá mechanika, poškodené teleso alebo elektronika	najspoľahlivejšie a najtrvácnejšie riešenie

Čistiace spreje aplikované bez demontáže ventilu dokážu odstrániť nanajvýš ľahké usadeniny. Ak je ventil zanesený hrubou vrstvou sadzí a olejových usadenín, ich účinnosť býva obmedzená. Navyše sa môže stať, že uvoľnené časti povlaku sa dostanú ďalej do sacieho systému, kde spôsobia ďalšie problémy. Keď je už ventil demontovaný, najmä pri motoroch s náročným prístupom, býva rozumnejšie namontovať nový diel. Náklady na prácu totiž tvoria významnú časť opravy a tú istú demontáž sa neoplatí absolvovať dvakrát. Pri výmene sa zároveň montuje nové tesnenie a originálne náhradné diely sadnú na prvý pokus.

Adaptácia nového ventilu cez diagnostiku
Montáž nového EGR ventilu sa pri mnohých moderných motoroch nekončí dotiahnutím skrutiek. Riadiacej jednotke ho treba prihlásiť a cez diagnostiku vykonať základné nastavenie a adaptáciu, aby správne rozpoznala jeho polohu a ovládanie. Až po diagnostike a overení správnej funkcie systému vieme definitívne potvrdiť rozsah opravy a jej výslednú cenu.

Zaslepenie EGR ventilu a zákon

Zaslepenie EGR ventilu môže na prvý pohľad vyzerať ako jednoduché riešenie: keď sa spaliny nedostanú späť do sania, ventil sa nebude ďalej zanášať. Takýto zásah však predstavuje úpravu emisného systému, ktorý bol súčasťou typového schválenia vozidla, a preto nie je v súlade s legislatívou. Zákon č. 106/2018 Z. z. o prevádzke vozidiel to v § 45 ods. 2 písm. b) rieši priamo:
„Prevádzkovateľ vozidla nesmie v cestnej premávke prevádzkovať vozidlo, ktoré […] sa nezhoduje so schváleným typom alebo na ktorom boli vykonané neoprávnené zásahy do vozidla, systému, komponentu alebo samostatnej technickej jednotky…“

Zaslepený alebo softvérovo deaktivovaný EGR ventil tak predstavuje neoprávnený zásah do schváleného emisného systému vozidla. Vozidlo môže byť v dôsledku toho považované za technicky nespôsobilé na prevádzku a prevádzkovateľovi môže byť uložená sankcia 498 eur podľa § 148 ods. 14 písm. c) toho istého zákona.

Zásah do emisného systému môže skomplikovať aj emisnú kontrolu a v niektorých prípadoch viesť k problémom pri uplatňovaní záruky na motor alebo súvisiace komponenty.

Ako autorizovaný servis VW, Audi a Škoda preto zaslepenie ani softvérové vypnutie EGR ventilu nevykonávame. Naším cieľom je odstrániť príčinu poruchy tak, aby vozidlo zostalo v súlade s technickými aj emisnými požiadavkami výrobcu.

Ako predĺžiť životnosť EGR ventilu

Úplne zabrániť zanášaniu EGR ventilu sa nedá, jeho životnosť však viete výrazne predĺžiť spôsobom jazdy a pravidelnou údržbou. Pomáhajú najmä dlhšie jazdy so zahriatym motorom, počas ktorých motor pracuje pri vyššom zaťažení a teplote. V takých podmienkach sa časť usadenín prirodzene vypáli a nehromadí sa tak rýchlo v sacom systéme.

Dôležitá je aj správna regenerácia filtra pevných častíc. Keď sa spustí, čo býva sprevádzané vyššími voľnobežnými otáčkami alebo zvýšenou spotrebou paliva, nevypínajte motor a pokiaľ je to možné, pokračujte v jazde až do dokončenia procesu. Predčasné prerušovanie regenerácie totiž prispieva k rýchlejšiemu zanášaniu emisných systémov vrátane EGR ventilu.

Životnosť ventilu podporí aj motorový olej v predpísanej špecifikácii, dodržiavanie servisných intervalov a včasné odstránenie porúch motora či turbodúchadla, ktoré zanášanie výrazne urýchľujú.

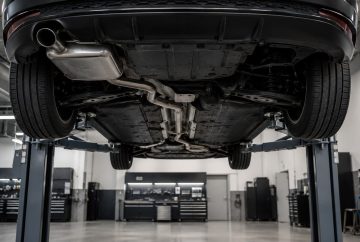

Kedy s tým zájsť do servisu

Ak motor beží pokojne a jediným príznakom je rozsvietená kontrolka motora, vo väčšine prípadov do servisu bezpečne dôjdete. Vyhnite sa však vysokému zaťaženiu motora a problém neodkladajte.

S návštevou servisu nečakajte, ak:

• vozidlo prešlo do núdzového režimu a výrazne stratilo výkon,
• motor pri zaťažení klepe alebo pracuje nepravidelne,
• klesá hladina chladiacej kvapaliny (v takom prípade vozidlo radšej odstavte),
• z výfuku vychádza hustý čierny alebo biely dym,
• vozidlo citeľne horšie štartuje alebo má výrazne vyššiu spotrebu.

Včasná diagnostika EGR ventilu môže zabrániť poškodeniu ďalších komponentov, najmä filtra pevných častíc, turbodúchadla alebo sacieho systému, a ušetriť tak náklady na rozsiahlejšie opravy.

Sme autorizovaný servis VW, Audi a Škoda a o vozidlá sa staráme už od roku 1993. Nájdete nás v Košiciach na adresách:

• Osloboditeľov 70 – servis Volkswagen,
• Prešovská cesta 73 – servis Volkswagen a Škoda,
• Vozárova 5 – servis Audi a Škoda.

Ak spozorujete niektorý z príznakov poruchy EGR ventilu, objednajte sa do servisu. Čím skôr sa problém odhalí, tým menšia je šanca, že sa prenesie aj na ďalšie emisné a motorové komponenty.



Často kladené otázky (FAQ)

Dá sa jazdiť s pokazeným EGR ventilom?
Krátkodobo áno, dlhodobé odkladanie opravy sa však nevypláca. Ak motor neprešiel do núdzového režimu a vozidlo výrazne nestratilo výkon, do servisu spravidla bezpečne dôjdete. Jazda so zaseknutým ventilom však urýchľuje zanášanie filtra pevných častíc, zvyšuje tvorbu sadzí a prispieva k riedeniu motorového oleja.

Koľko stojí výmena EGR ventilu?
Cena závisí od typu vozidla, ceny náhradného dielu a náročnosti demontáže. Pri niektorých motoroch je ventil ľahko prístupný, pri iných si oprava vyžaduje demontáž sacieho systému alebo ďalších komponentov. Presný rozsah opravy a výslednú cenu určí až diagnostika.

Je zaslepenie EGR ventilu na Slovensku legálne?
Nie. Zaslepenie alebo softvérové vypnutie EGR ventilu predstavuje neoprávnený zásah do emisného systému vozidla (zákon č. 106/2018 Z. z.). Takáto úprava nie je v súlade s typovým schválením vozidla a môže mať právne aj technické dôsledky.

Prejde auto so zaslepeným EGR ventilom emisnou kontrolou?
Aj keby vozidlo emisnou kontrolou prešlo, stále ide o neoprávnený zásah do schváleného emisného systému. Dôležité preto nie je len to, či bude úprava odhalená, ale aj to, že vozidlo už nespĺňa schválenú konfiguráciu výrobcu.

Pomôže aditívum do paliva alebo čistiaci sprej bez demontáže?
Pri miernom znečistení môžu tieto prípravky pomôcť obmedziť tvorbu usadenín alebo odstrániť ich časť. Ak je však ventil silno zanesený alebo zaseknutý, bez demontáže sa problém zvyčajne nevyrieši. Pri hrubých usadeninách navyše hrozí, že sa ich uvoľnené časti dostanú ďalej do sacieho systému.

Ako dlho vydrží EGR ventil?
Životnosť EGR ventilu sa výrazne líši podľa spôsobu používania vozidla. Pri pravidelne servisovanom aute často vydrží 100 000 až 250 000 km, niekedy aj viac. Najrýchlejšie sa zanáša pri krátkych jazdách v meste, keď motor nedosahuje prevádzkovú teplotu.

Môže pokazený EGR ventil zvýšiť spotrebu paliva?
Áno. Zaseknutý alebo nesprávne fungujúci ventil zhoršuje priebeh spaľovania, čo sa prejaví vyššou spotrebou paliva, stratou výkonu alebo zvýšenou dymivosťou výfukových plynov.

Rozsvieti porucha EGR ventilu kontrolku motora?
Vo väčšine prípadov áno. Riadiaca jednotka zaznamená odchýlku v emisnom systéme a uloží chybový kód, najčastejšie zo skupiny P04xx. Súčasne sa môže rozsvietiť kontrolka motora a vozidlo môže prejsť do núdzového režimu.

Dá sa EGR ventil vyčistiť, alebo ho treba vždy meniť?
Závisí od stavu ventilu. Ak sú problémom len usadeniny a mechanika s elektronikou fungujú správne, často postačí odborné vyčistenie. Ak je ventil zadretý, poškodený alebo má chybný snímač polohy, spoľahlivejším riešením býva výmena.



Kde si dáte EGR ventil skontrolovať v Košiciach

Poruchy EGR ventilov riešime v servise prakticky každý deň. Kľúčové je zachytiť problém včas, teda ešte pri prvých príznakoch, ako sú kolísavé otáčky, strata výkonu, zvýšená dymivosť alebo rozsvietená kontrolka motora. Včasná diagnostika môže zabrániť tomu, aby sa porucha preniesla aj na ďalšie komponenty, najmä filter pevných častíc, turbodúchadlo alebo sací systém. Ak na svojom vozidle spozorujete niektorý z týchto príznakov, objednajte sa na diagnostiku do niektorej z našich troch košických prevádzok. Originálnou diagnostikou vozidiel VW, Audi a Škoda vieme presne určiť príčinu problému a navrhnúť najvhodnejšie riešenie.
